1.LTE S1 切换数据面流程

1、UE根据测控满足条件后上报测量结果，源站PCI+频点查找目标站点，发送handover required；
在这里插入图片描述
S1AP ：handover required

MME-UE-S1AP-ID；eNB-UE-S1AP-ID；Handover type；Cause；Target ID（MCC、MNC、ENB_ID、TAI–其中TAI可以查找是否有MME变更）；Source to Target TransparentContainer（包含内容如下）：

→1、RRC Container：
在这里插入图片描述
→2、erab infomation list：
这里和Direct Forwarding Path Available是有区别，不带Direct Forwarding Path Available说明是间接隧道。
在这里插入图片描述
→3、target cellid
在这里插入图片描述

2、MME发送handover request到目标基站
其中transport address是sgw地址，还有上行隧道teid，当目标基站收到后已经具备发送上行数据（SGW不变场景下），但是还缺UU口的承载建立。
在这里插入图片描述
在这里插入图片描述

3、目标基站回复handover request acknowledge
包含handover command、gtp下行隧道信息（已经发送给MME，只是MME还未转发给sgw）、以及数据转发的间接隧道信息。
在这里插入图片描述

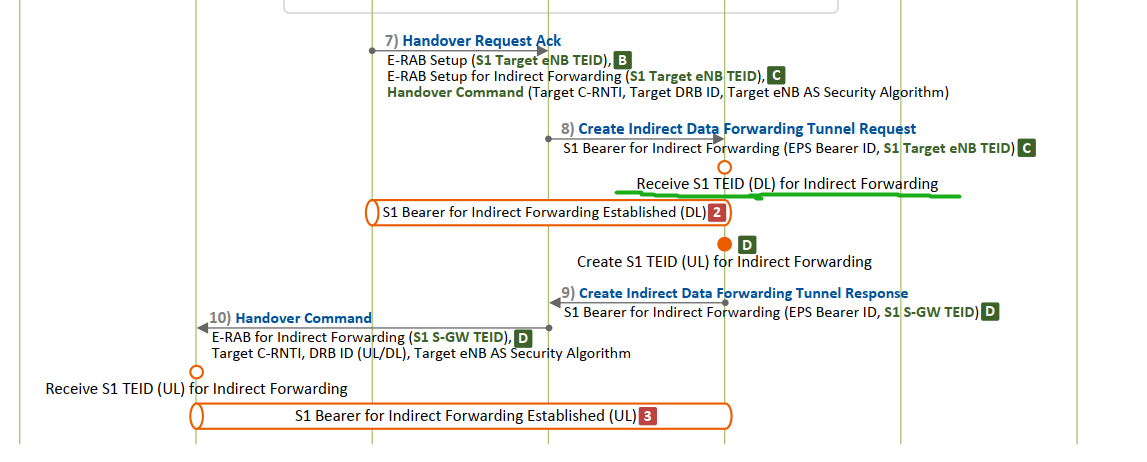

**4、MME发送create indirect data Forwarding tunnel request **
包含IMSI、上下行转发隧道信息，sgw创建间接隧道。
在这里插入图片描述
![在这里插入图片描述](https://img-blog.csdnimg.cn/20210103141517340.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zNjgwNTQyOQ==,size_16,color_FFFFFF,t_70在这里插入图片描述

**5、MME发送到源基站handover command **
透明容器内包含rrc configuration 内容，之后源基站口空下切换命令，UE向目标基站接入实现同步。
在这里插入图片描述
6、源基站发送ENB transfer status，MME发送到目标基站MME transfer status

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

7、目标基站发送handover notify给MME
通知切换完成，这里不含下行s1-u teid，在handover request acknowledge中已有。
在这里插入图片描述
8、MME发送到sgw modify bearer request
之后删除间接隧道，及源基站释放UE上下文。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
9、小结
→1.上下行隧道建立：
①：当目标基站收到handover request后，即可实现s1-u及s5/s8隧道建立，等待ue接入目标站点后，数据面上行隧道建立成功；
②：当handover request acknowledge回复及下行隧道teid，等待mme转发给sgw modify bearer request后下行隧道即可建立成功；
→2.间接隧道建立：
①：由于单节点看，sgw是未知源uu口已经断开，源基站通过间接隧道转发下行数据到目标站；
②：转发还未经过PDCP处理或者已经处理但未收到回复（RLC AM）的数据；
③：转发PDCP状态，以便通知UE是否进行重传，以及重复检测和按序唯一转交给sgw；
